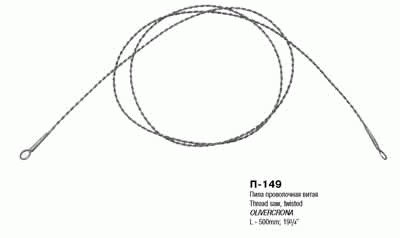

Пила проволочная витая П-149

Описание:

Для распиливания кости черепа между высверленными в кости отверстиями.

Предназначена для распиливания кости черепа между высверленными в кости отверстиями.

Длина 500 мм.

Полезная модель относится к пилам проволочной витой, в частности, используемой в хирургических операциях для распиловки костей. Цель технического результата ― конструктивное улучшение пилы проволочной витой с целью, например сокращения времени на операционной цикл, уменьшения износостойкости пилы; повышение надежности. Пила гибкая состоит из спиралевидных витых двух круглых основных проволок одинакового диаметра с геометрической продольной осью, причем на каждую проволоку навита относительно собственной продольной оси винтообразно режущая тонкая проволока с высокой износостойкостью; режущая проволока выполняет функцию режущих элементов (резцы). Подготовленные таким образом две основные проволоки соединяют между собою и они образуют пересекающие кривые на геометрической продольной оси пилы (в форме синусоидального профиля из двух разнонаправленных ― вверх и вниз ― симметричных синусоид на оси абсцисс.

Представляет собой проволочное витое полотно с петлями на концах, роль зубчиков выполняют витки тонкой проволоки, намотанной на 2—3 свитых вместе куска более толстой проволоки. Выполнена из высококачественной нержавеющей стали, имеет полированную поверхность. Ручки и проводник в комплект не входят.

Варианты использования:
Трепанации черепа (трепанационное отверстие создается путем пропилов между уже высверленными небольшими отверстиями).
Ампутации конечностей.
Вскрытие грудины для обеспечения доступа в кардиохирургии.

Данная конструкция, применяемая в лечебных учреждениях, представляет упруги и элемент, включающий скрученные витые проволоки и на концах которого закреплены ручки.

Пилу изготовляют следующим образом. Навивка пилы проволочной производится на специальном станке для навивки пилы. В станок подается проволока с четырех рабочих катушек, на две из которых намотана основная проволока и ― режущая тонкая проволока. Сначала на упругий элемент навивается тонкая режущая проволока, а затем две основные проволоки упругого элемента скручиваются вместе. Петли, которые служат для соединения пилы с ручками 3, изготовляются отдельно скручиванием отрезков проволоки диаметром (например, 0,6 мм) на другом специальном станке. Концы петель и пилы сплетаются вместе и пропариваются.

Приведенное выше описание и особенности конструкции пилы проволочной представляв технически и результат и объективные данные, доказывающие достижение технического результата совокупностью признаков формулы полезной модели, т.е. пила конструктивно улучшена, сокращается время на операционный цикл за счет режущей тонкой проволоки, повышается надежность работы.

Пила относится к медицинской технике, в частности к пилам проволочной витой, например, используемой в хирургических операциях для распиловки костей.

Пила проволочная витая, включающая упругий элемент с ручками на концах, выполненный из между собою витых основных проволок и ориентированный относительно собственной продольной оси, отличающаяся тем, что на упругий элемент навита по винтовой линии режущая проволока.

Предназначены для распиливания костей при пластических операциях и ампутациях. Рабочей частью пилы является полотно с большим количеством режущих лезвий – зубчиков на нем. Полотно изготавливают из стали марки У7А, достаточно твердой и в тоже время упругой (не ломкой).
